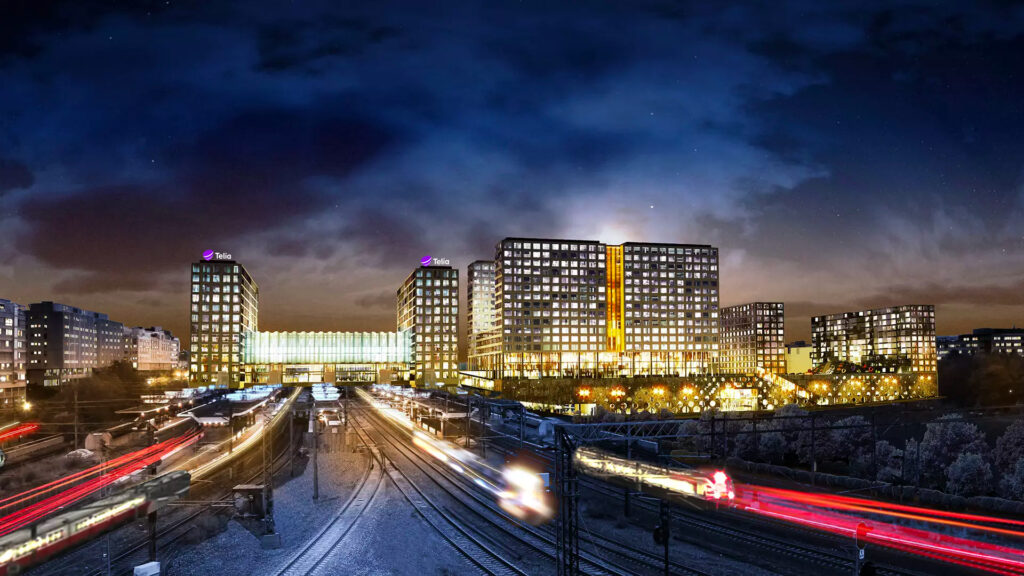

Zespół trzech budynków znany jako „Tripla” odmienił krajobraz Helsinek.

Ta ogromna inwestycja budowlana obejmuje centrum handlowe, stację kolejową, hotel, biura oraz lokale mieszkalne. Mówi się, że dzięki kompleksowi Tripla dzielnica Central Pasila ma szansę stać się drugim centrum Helsinek. Kluczowymi elementami inwestycji są: przebudowana stacja kolejowa Pasila, centrum handlowe Mall of Tripla, kompleks biurowy Tripla Workery (wraz z hotelem) oraz cztery budynki mieszkalne.

Firma Akukon rozpoczęła prace projektowe związane z kompleksem Tripla w 2012 roku. Budowa ruszyła w 2015 roku, a dwa lata później wyburzono stary budynek dworca.

Centrum handlowe oraz nowa stacja Pasila zostały otwarte 17 października 2019 roku. Etapowa realizacja inwestycji Tripla była kontynuowana w 2020 roku. Warto dodać, że współpraca z firmą Akukon sięga jeszcze wcześniejszego okresu – już w 2004 roku zlecono jej przeprowadzenie analiz hałasu na potrzeby procesu planowania przestrzennego. Można zatem stwierdzić, że historię współpracy firmy Akukon z projektem Pasila-Tripla tworzy okres 15 lat.

Mozaika interfejsów projektowych

Projektowanie konstrukcji obiektu Tripla wiązało się z siecią złożonych powiązań projektowych, co wymagało od twórców uwzględnienia nie tylko własnego obszaru prac, ale także otoczenia. Należało wziąć pod uwagę wiele czynników: analizę hałasu przenoszonego przez konstrukcję (powstającego w wyniku ruchu kolejowego), opracowanie planów systemów audiowizualnych oraz proaktywne rozwiązywanie problemów akustycznych – zarówno w zakresie akustyki budynku, jak i poszczególnych pomieszczeń – w przestrzeni łączącej strefy biurowe, mieszkalne, węzły komunikacyjne oraz największe centrum handlowe w Finlandii.

Janne Hautsalo, kierownik projektu w firmie Akukon, podaje przykład takiego działania:

„Nasze rozwiązania akustyczne musiały ze sobą współgrać; musieliśmy zagwarantować, że czynności generujące dźwięk lub hałas nie będą zakłócać spokoju w strefach wrażliwych na hałas, takich jak mieszkania czy hotel. Wymagało to zaprojektowania odpowiednich zabezpieczeń dźwiękoizolacyjnych i ograniczenia emisji hałasu u źródła. Było to zadanie angażujące ponad dziesięciu akustyków z firmy Akukon”.

Hautsalo dodaje:

„Doskonałym przykładem jest plac eventowy w kompleksie Tripla – duża, centralna przestrzeń, która może służyć również jako miejsce organizacji występów. Na etapie projektowania modelowaliśmy akustykę tego placu za pomocą komputerowych symulacji 3D. Ściśle współpracując z architektem, dobraliśmy materiały wykończeniowe powierzchni tak, aby zapewnić przyjemne środowisko akustyczne i wysoką jakość dźwięku podczas wydarzeń”.

Hałas i drgania najlepiej ograniczać na etapie projektowania konstrukcji

Akustyk i doktor nauk technicznych Henri Penttinen odpowiadał za planowanie ochrony przed hałasem w siłowniach i sklepach spożywczych na terenie kompleksu Tripla.

Ćwiczenia w siłowni generują hałas przenoszony przez konstrukcję oraz drgania. Siłownia Fitness24seven sąsiaduje ze sklepami, restauracjami, biurami i przychodnią lekarską.

„W celu ograniczenia hałasu zastosowałem betonowe posadzki pływające oparte na sprężynach stalowych w strefach treningu siłowego z użyciem ciężkich wolnych ciężarów oraz posadzki pływające na podkładkach elastomerowych w strefach maszyn i ćwiczeń grupowych” – wyjaśnia Henri Penttinen, opisując swoją pracę.

Rozwiązania ograniczające hałas są kluczowe – wystarczy wyobrazić sobie gabinet lekarski sąsiadujący z siłownią, w której ciężary są upuszczane na podłogę. Podobne podejście zastosowano w przypadku siłowni przeznaczonej dla mieszkańców apartamentów w kompleksie Tripla; znajduje się ona bezpośrednio pod lokalami mieszkalnymi, a podczas procesu projektowania uwzględniono ryzyko przenoszenia hałasu i drgań generowanych przez ćwiczących.

Mieszkańcy i goście hotelowi w kompleksie Tripla z pewnością nie byliby zadowoleni z hałasu towarzyszącego dostawom rozpoczynającym się już o piątej rano.

„Kwestię hałasu związanego z dostawami towarów uwzględniono już na wczesnym etapie planowania. Nasz zespół projektowy opracował takie rozwiązania, jak elementy tłumiące drgania na kluczowych trasach dostaw oraz progi bezstopniowe” – wyjaśnia Penttinen.

Hałas przenoszony przez konstrukcję budynku, wywoływany pracą bram podnoszonych, może być uciążliwy nawet dla mieszkańców lokali znajdujących się kilka pięter dalej.

„W przypadku obiektu Tripla zmierzyliśmy poziom hałasu przenoszonego przez konstrukcję, generowanego przez bramy, i obliczyliśmy, że zastosowanie izolacji antywibracyjnej dla tych bram nie jest konieczne. Dzięki przeprowadzonym pomiarom uniknęliśmy zatem wykonywania zbędnych prac izolacyjnych”.

Tripla jako projekt hybrydowy

W przypadku projektów hybrydowych w jednym kompleksie budynków funkcjonuje wielu różnych użytkowników, z których każdy ma odmienne wymagania akustyczne. Inne potrzeby ma centrum handlowe, inne restauracja, a jeszcze inne biblioteka. Sprawia to, że projektowanie akustyki stanowi wyzwanie.

– Kolejną kategorią mogą być kina. Stawiają one wysokie wymagania w zakresie akustyki wnętrz sal kinowych, a izolacyjność akustyczna między poszczególnymi strefami musi zostać zaprojektowana na odpowiednim poziomie – mówi Janne Hautsalo z firmy Akukon.

Projekty hybrydowe najczęściej realizowane są w obrębie węzłów komunikacyjnych. W przypadku kompleksu Tripla hałas komunikacyjny analizowano przy użyciu trójwymiarowego modelu terenu. Na wczesnym etapie inwestycji przeprowadzono również pomiary hałasu przenoszonego przez konstrukcję oraz drgań wywoływanych przez pociągi i tramwaje, aby móc odpowiednio uwzględnić te czynniki w projekcie.

Działania naprawcze są często kosztowne.

– Im wcześniej projektant akustyki zidentyfikuje potencjalne zagrożenia w projekcie hybrydowym, tym łatwiej będzie znaleźć opłacalne rozwiązania. Usuwanie problemów z hałasem już po zakończeniu inwestycji jest często wielokrotnie droższe, a niekiedy wręcz niemożliwe – podkreśla Hautsalo.

Odgłosy odjazdów w hali dworca

Jak powinno brzmieć wnętrze hali dworcowej? Jakie brzmienie jest dla niej właściwe i jak można je kształtować? Janne Hautsalo poszukuje odpowiedzi na to pytanie:

„W wielu zabytkowych halach dworcowych panuje duży pogłos i hałas, co tworzy atmosferę pełną zgiełku. Projektując nową halę dworca Tripla, położyliśmy szczególny nacisk na akustykę, dzięki czemu udało się uzyskać znacznie spokojniejszy klimat. Sufity i ściany pokryto odpowiednimi okładzinami dźwiękochłonnymi, a w procesie projektowania akustycznego wykorzystano komputerowe modelowanie 3D. W tak wysokim pomieszczeniu kluczowe było uniknięcie chaosu dźwiękowego oraz zapewnienie dobrej zrozumiałości komunikatów – w tym również tych dotyczących sytuacji awaryjnych”.

Kontrola hałasu instalacji wentylacyjnej

Realizacja tak rozległego projektu hybrydowego jak Tripla wiąże się z zastosowaniem ogromnej liczby instalacji technicznych, a co za tym idzie – mnóstwa różnorodnych urządzeń generujących hałas. Uwzględnienie tej kwestii już na etapie projektowania ma oczywiście kluczowe znaczenie.

„W przypadku inwestycji Tripla chcieliśmy wykorzystać modelowanie akustyczne 3D, aby mieć pewność, że hałas emitowany przez system wentylacji centrum handlowego nie spowoduje nadmiernego natężenia dźwięku na balkonach mieszkań” – mówi Hautsalo.

Do zadań specjalisty ds. akustyki należały również wizje lokalne oraz pomiary akustyczne przeprowadzane bezpośrednio na terenie inwestycji.

Projektowanie przestrzeni przeznaczonych na występy jest istotne również w centrach handlowych

Projekty przestrzeni widowiskowych realizowane przez firmę Akukon mogą być z powodzeniem lokalizowane w centrach handlowych. W takich przypadkach do kluczowych elementów projektu należą: akustyka, technologia sceniczna, funkcjonalność oraz wymogi związane z mediami cyfrowymi.

Zapotrzebowanie na przestrzenie widowiskowe dotyczy bardzo różnorodnych obiektów.

„Gdy przedmiotem projektu Akukon staje się standardowa przestrzeń – na przykład plac eventowy – pojęcie »przestrzeni widowiskowej« zostaje niejako sprowadzone na ziemię i pozbawione nadmiernej formalności” – mówi prezes Ari Lepoluoto, zauważając, że w świecie projektowania przestrzenie tego typu często kojarzą się z kulturą wysoką i podniosłą atmosferą.

Akukon dysponuje potencjałem niezbędnym do realizacji ogromnych, złożonych inwestycji, takich jak kompleks Tripla, tworząc wysokiej klasy przestrzenie widowiskowe, które skutecznie służą zarówno artystom, jak i publiczności. Kluczowe znaczenie ma również wczesny etap planowania; uwzględnienie specyficznych wymogów związanych z organizacją wydarzeń już na początku prac pozwala ograniczyć do minimum konieczność wprowadzania późniejszych zmian. Dokładne planowanie od samego początku eliminuje koszty związane z ewentualnym przeprojektowaniem obiektu.

Ari Lepoluoto mija dzielnicę Pasila w drodze do pracy. Miał okazję obserwować tamtejszy plac eventowy zarówno w codziennym użytkowaniu, jak i podczas specjalnych wydarzeń.

„Moim zdaniem to miejsce doskonale nadaje się do prezentacji energetycznej muzyki. Przestrzeń ta wyróżnia się kontrolowaną akustyką i jest w pełni wyposażona we wszelkie niezbędne technologie sceniczne”.

Info

Tekst: Jukka Sundholm
